VRRP 原理 + 完整配置实战

网络技术 2026年08月18日 11:35

全网网关高可用必备｜VRRP 原理 + 完整配置实战（主备 / 负载分担 / 链路监控）

导语

做园区、企业局域网运维，网关单点故障绝对是噩梦：出口路由器宕机，整栋楼终端全部断网，业务直接瘫痪。多台网关同时部署又会出现网关冲突、ARP 紊乱问题。VRRP（虚拟路由冗余协议）完美解决这个痛点：多台物理网关虚拟成一台逻辑网关，一台故障自动切换，还能实现流量负载分担，是企业网络可靠性标配方案。

一、什么是 VRRP？核心作用

    VRRP 全称Virtual Router Redundancy Protocol 虚拟路由器冗余协议

    1. 解决痛点：规避单网关单点故障，网关故障时业务无感知切换；

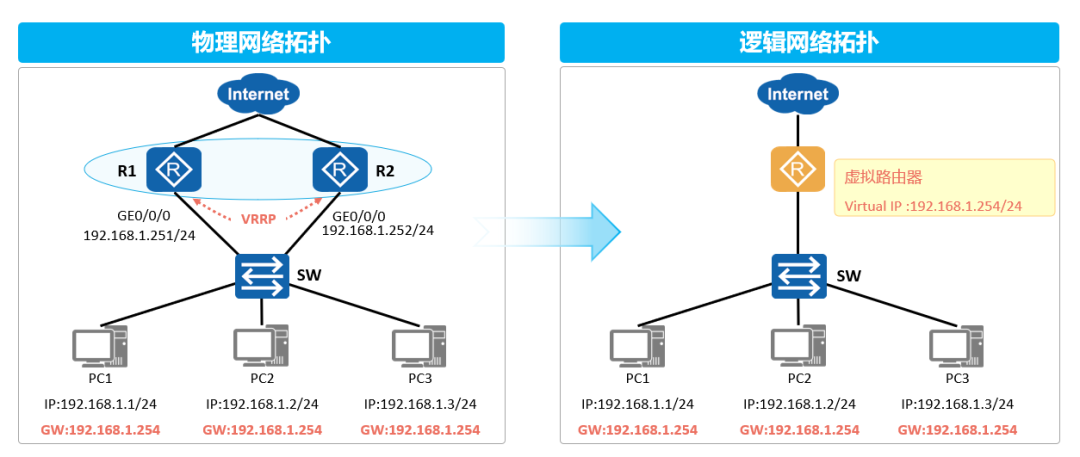

    2. 核心逻辑：多台三层交换机 / 路由器组成虚拟路由器，对外统一提供 1 个虚拟 IP（VIP）作为终端默认网关；

    3. 终端无感知：PC 只配置 VIP 为网关，完全不知道背后有多台物理设备，无需修改终端配置；

    4. 两大模式：传统主备备份、进阶多 VLAN 负载分担，兼顾冗余与带宽利用率。




    二、VRRP 必懂基础概念（考试 + 实操高频）

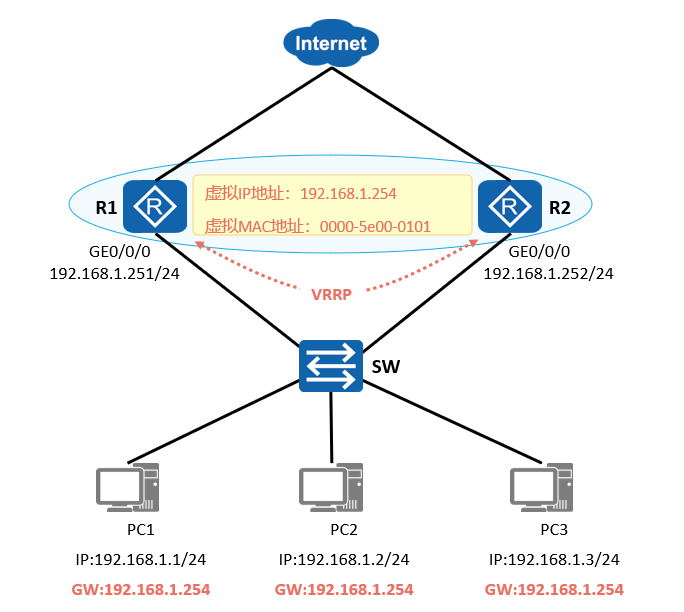

    1. 核心组件

    • VRID（虚拟路由器标识）：VRRP 组编号，同组设备 VRID 必须一致，取值 1~254；虚拟 MAC 固定格式：0000-5E00-01-XX，XX 为 VRID 十六进制

    • 虚拟 IP（VIP）：终端配置的默认网关，和物理接口同网段；

    • 虚拟 MAC：VRRP 自动生成，Master 设备回应 ARP 时携带该 MAC；

    • VRRP 路由器：所有运行 VRRP 的三层设备（交换机 Vlanif / 路由器三层口）。





    2. 设备角色：Master & Backup

    1. Master（主网关）

    • 唯一转发业务流量，响应 VIP 的 ARP 请求；

    • 周期 1 秒发送 VRRP 组播报文（目的组播224.0.0.18，协议号 112），告知备份设备自身正常；

    2. Backup（备网关）

    • 平时静默监听 VRRP 报文，不转发虚拟网关流量；

    • 超时未收到 Master 报文，自动升级为新 Master 接管业务。

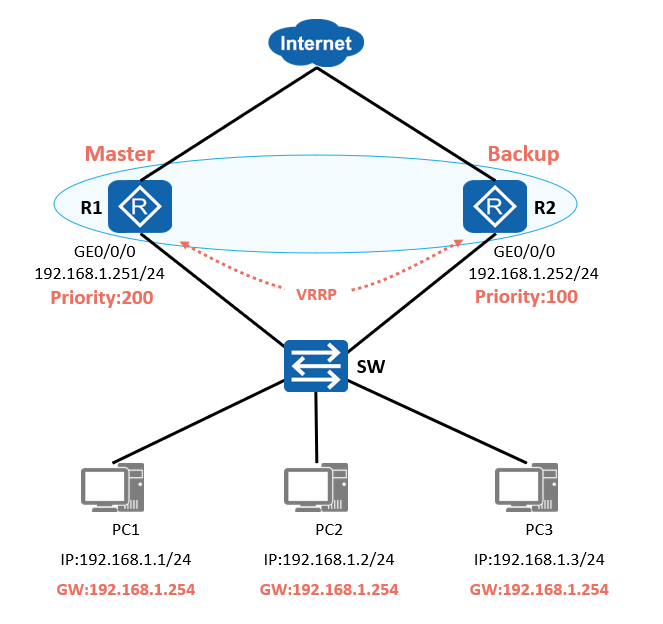

    3. Master 选举规则（优先级为王）

    1. 优先级 Priority（0-255）：数值越大越优先，默认 100；

      • 255：仅IP 拥有者（接口物理 IP=VIP）自动占用，不可手动配置；
      • 0：设备主动放弃 Master 身份，用于故障切换；
      • 1~254：手动自定义优先级；

      2. 优先级相同：对比接口物理 IP，IP 更大的成为 Master。

      4. VRRP 定时器（切换时间关键）

      • ADVER_INTERVAL 通告定时器：Master 发送心跳报文周期，默认 1s；

      • MASTER_DOWN 故障定时器：Backup 等待 Master 失效的时间，公式：

      • MASTER_DOWN = 3*通告周期 + 偏移时间Skew_time
      • 偏移时间 = (255-优先级)/256


      优先级越低，等待切换时间越短，更快上位。

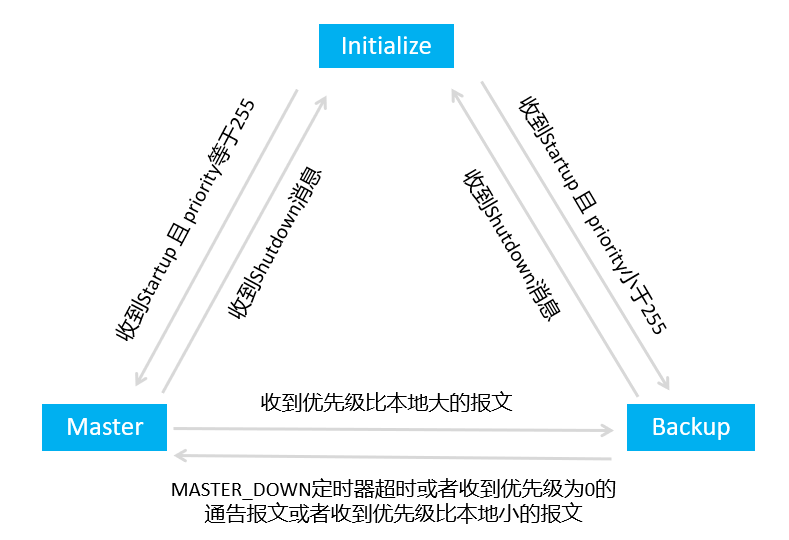

      5. 三种协议状态机

      • Initialize 初始化：接口 Down、设备刚启动，未参与选举；

      • Master 主状态：正常转发、发心跳、响应 ARP；

      • Backup 备份状态：监听心跳，等待故障切换。




      三、VRRP 两种经典部署模式

      模式 1：基础主备备份（单 VLAN，一主一备）

      组网逻辑

      两台三层设备，同 VRID、同 VIP；设备 A 优先级 120（Master），设备 B 默认 100（Backup）；正常所有流量走 A，A 故障后 B 自动接管。

      完整配置（华为交换机）


      主设备 LSW1

      • system-view
sysname LSW1
# 创建VLAN并配置三层接口
vlan batch 10
interface Vlanif 10
ip address 10.1.1.1 255.255.255.0
# 创建VRRP组10，虚拟网关10.1.1.254
vrrp vrid 10 virtual-ip 10.1.1.254
# 配置优先级120，成为Master
vrrp vrid 10 priority 120
# 开启抢占，故障恢复后自动抢回主角色
vrrp vrid 10 preempt-mode timer delay 60
# 上行链路监控：上行接口故障，优先级降低30，自动让出主设备
vrrp vrid 10 track interface GigabitEthernet0/0/4 reduced 30





      备设备 LSW2


      • system-view
sysname LSW2
vlan batch 10
interface Vlanif 10
ip address 10.1.1.2 255.255.255.0
vrrp vrid 10 virtual-ip 10.1.1.254
# 默认优先级100，无需额外配置
vrrp vrid 10 preempt-mode timer delay 60
vrrp vrid 10 track interface GigabitEthernet0/0/4 reduced 30


      关键配置说明

        1. 抢占模式 preempt-mode delay 60：故障恢复后延迟 60 秒再抢主，避免网络震荡；

        2. track 接口监控：上行连接外网的链路断开，设备自动降低优先级，主动让出 Master，防止 “网关正常、外网断流” 的孤岛问题。

        模式 2：多 VLAN 负载分担（生产环境推荐，MSTP+VRRP 标准典型配置）

        方案说明

        传统单主备架构备用核心长期闲置，硬件资源浪费；MSTP+VRRP 多 VLAN 负载分担是企业园区网通用标准架构：

        1. MSTP 负责二层防环、分 VLAN 指定不同根桥，控制二层转发路径；
        2. VRRP 负责三层网关冗余，双核心互为对方 VLAN 的备份网关；
        3. VLAN10 流量主走 LSW1，VLAN20 流量主走 LSW2，两台核心同时承载业务，实现负载均衡，任意一台整机 / 上行链路故障自动切换。

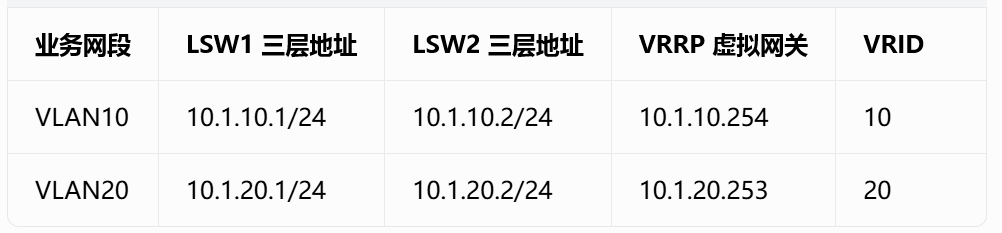

        地址与规划




        • MSTP：Instance10 绑定 VLAN10，LSW1 为根桥；Instance20 绑定 VLAN20，LSW2 为根桥
        • VRRP 优先级：VRID10 LSW1=120（主）；VRID20 LSW2=120（主）


        LSW1 完整配置

        • # MSTP二层防环分流
stp mode mstp
stp region-configuration
 region-name VRRP-MSTP
 instance 10 vlan 10
 instance 20 vlan 20
 active region-configuration
stp instance 10 root primary
stp instance 20 root secondary
# 互联Trunk口
interface GigabitEthernet 0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
 stp disable
# 三层VLANIF+VRRP
interface Vlanif10
 ip address 10.1.10.1 255.255.255.0
 vrrp vrid 10 virtual-ip 10.1.10.254
 vrrp vrid 10 priority 120
 vrrp vrid 10 preempt-mode timer delay 60
 vrrp vrid 10 track interface GigabitEthernet0/0/4 reduced 30
interface Vlanif20
 ip address 10.1.20.1 255.255.255.0
 vrrp vrid 20 virtual-ip 10.1.20.253
 vrrp vrid 20 preempt-mode timer delay 60
 vrrp vrid 20 track interface GigabitEthernet0/0/4 reduced 30
# 出口默认路由
ip route-static 0.0.0.0 0.0.0.0 10.1.100.2


        • LSW2 完整配置
        • # MSTP区域配置与LSW1完全一致
stp mode mstp
stp region-configuration
        •  region-name VRRP-MSTP
        •  instance 10 vlan 10
        •  instance 20 vlan 20
        •  active region-configuration
        • stp instance 20 root primary
        • stp instance 10 root secondary
        • # 互联Trunk口
        • interface GigabitEthernet 0/0/2
        •  port link-type trunk
        •  port trunk allow-pass vlan 10 20
        •  stp disable
        • # 三层VLANIF+VRRP
        • interface Vlanif10
        •  ip address 10.1.10.2 255.255.255.0
  vrrp vrid 10 virtual-ip 10.1.10.254
        •  vrrp vrid 10 preempt-mode timer delay 60
        •  vrrp vrid 10 track interface GigabitEthernet0/0/4 reduced 30
 interface Vlanif20
        •  ip address 10.1.20.2 255.255.255.0
        •  vrrp vrid 20 virtual-ip 10.1.20.253
        •  vrrp vrid 20 priority 120
        •  vrrp vrid 20 preempt-mode timer delay 60
        •  vrrp vrid 20 track interface GigabitEthernet0/0/4 reduced 30
        • # 出口默认路由
        • ip route-static 0.0.0.0 0.0.0.0 10.1.100.1

        核心关键点

        1. MSTP 与 VRRP 流量走向匹配，二层根桥 = 三层主网关，无跨设备转发损耗；
        2. 双 VRID 实现互备负载，两台核心同时跑业务，不浪费设备性能；
        3. track 监控上行链路，规避 “网关在线、外网断流” 故障；
        4. 抢占延时 60s，等待路由、二层收敛完成，防止网络频繁震荡。

        四、VRRP 日常运维排查命令

        1. 查看 VRRP 整体状态


        • display vrrp brief

        2. 查看详细 VRRP 参数（优先级、抢占、监控链路）
        display vrrp vrid 10 interface Vlanif10


        3. 查看 VRRP 报文统计，排查心跳丢包


        display vrrp statistics


        4. MSTP 验证命令


        display stp instance brief


        五、生产环境部署避坑指南

        1. 同 VRRP 组 VRID、VIP 必须完全一致，否则无法协商；

        2. 虚拟 IP 必须和接口物理 IP 在同一网段，不能跨网段；

        3. 负载分担场景必须搭配 MSTP，防止二层环路；

        4. 抢占延时建议配置 30~60 秒，避免设备反复切换造成网络抖动；

        5. 所有出口网关必须配置track链路监控，只监控设备本身，不监控上行链路会出现 “网关在线、外网不通” 故障；

        6. VRRP 报文组播地址224.0.0.18，交换机禁止阻断该组播流量。

        六、总结

        VRRP 是企业局域网高可用网关的基础技术，核心价值：

        ✅ 消除网关单点故障，业务秒级切换

        ✅ 终端配置统一虚拟网关，无需批量修改终端参数

        ✅ MSTP+VRRP 负载分担模式充分利用多台网关带宽，避免资源闲置

        ✅ 搭配链路监控、抢占延时，适配各类园区、办公、机房场景


        从基础单 VLAN 主备到多 VLAN MSTP+VRRP 负载分担，两套配置覆盖 90% 企业三层网络需求，是网工面试、工程实施高频知识点，建议收藏实操！
