海康威视梯控

1. 梯控的组成：

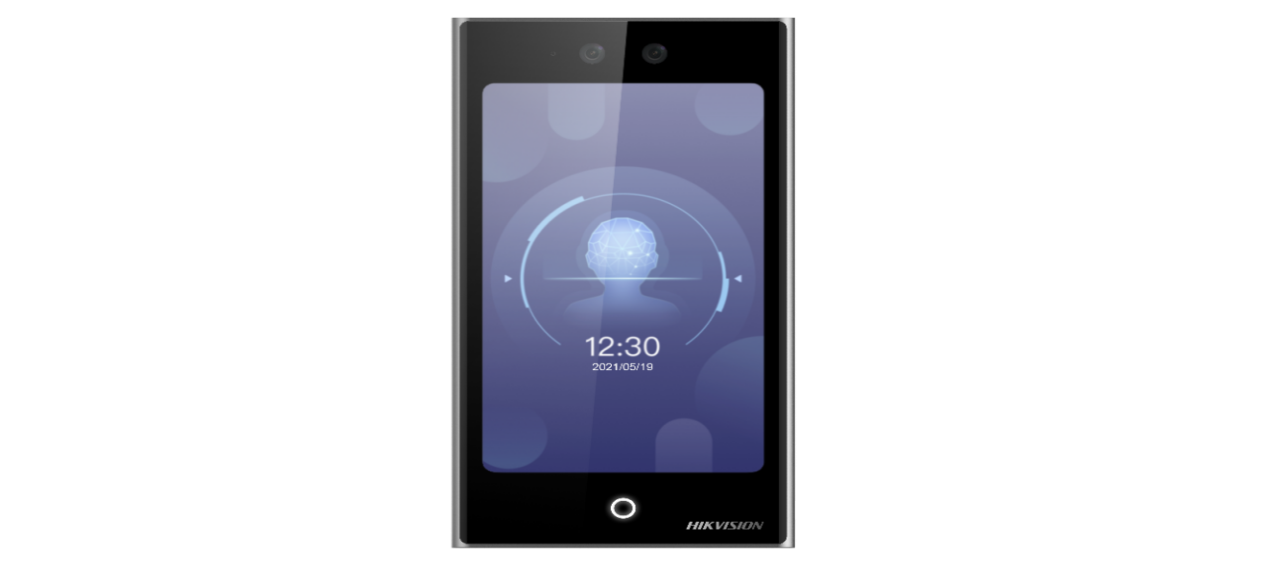

主控模块（DS-K2210）+分控模块（DS-K2M0016A）+读卡器或其它前端设备（人脸机）

2. 组成介绍：

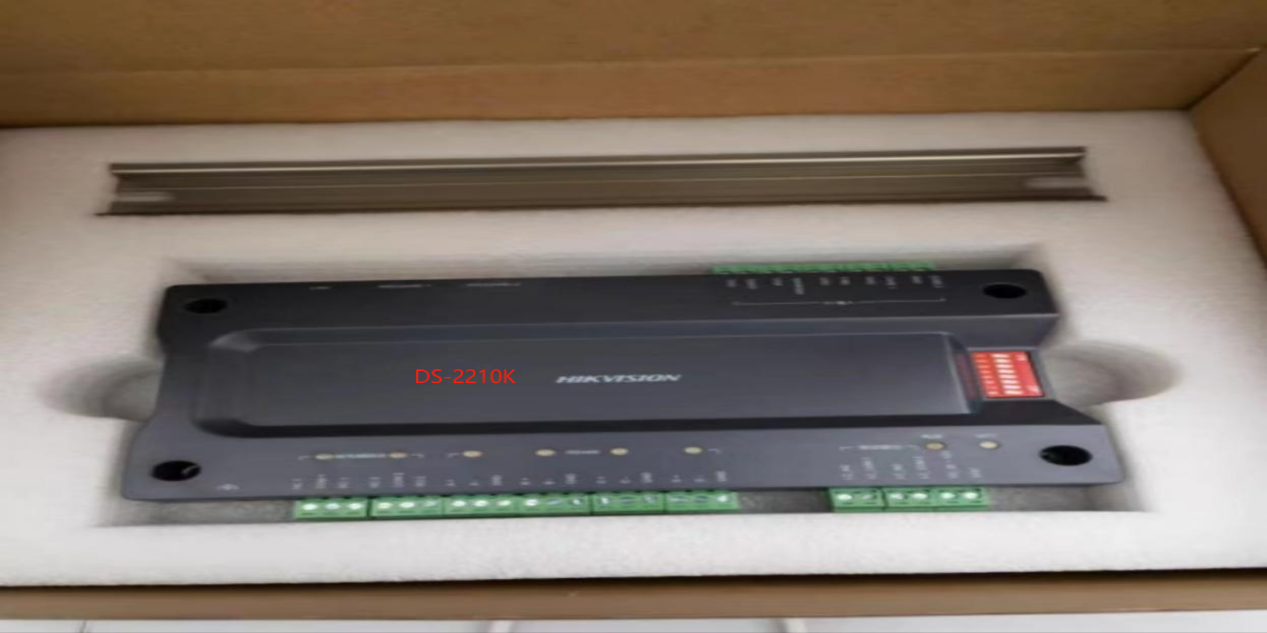

1、主控模块：

（1）每个主控模块可接入3组不同模式的分控，每组最多8个，控制128层；

（2）支持接入火警按钮，维护按钮和紧急按钮；

（3）可通过WEB端、4200客户端和其它平台软件进行管理。

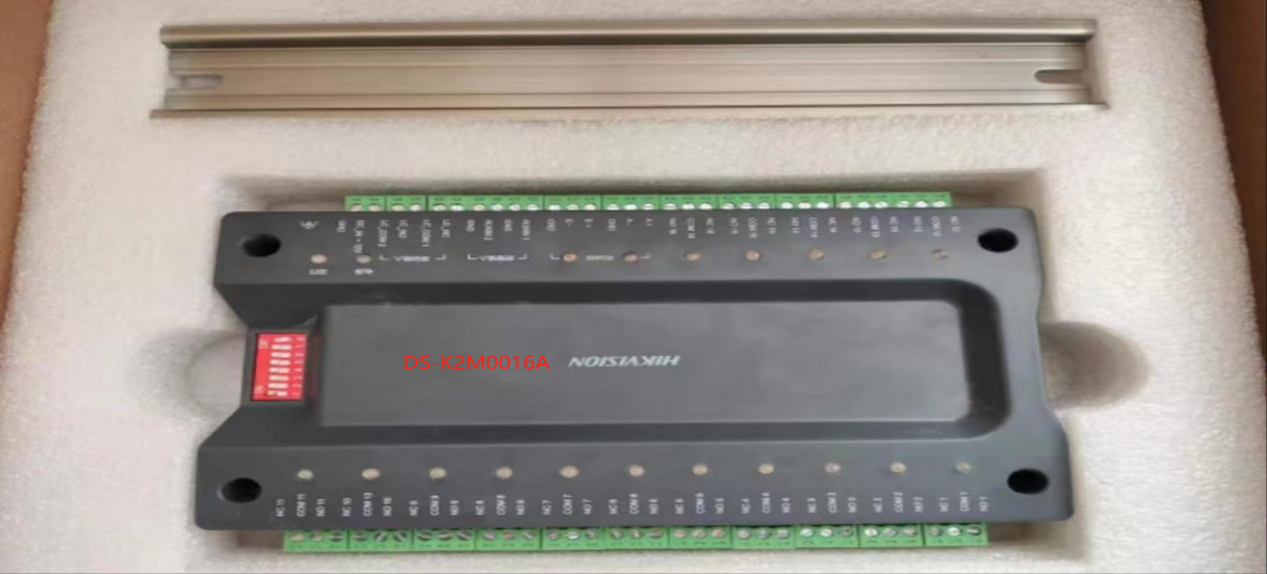

2、分控模块：

（1）分控模块通过485方式手拉手接入到主控；

（2）每个继电器对应一个楼层，可通过主控模块控制楼层状态为受控、自由和禁止。

3、读卡器或其它前端设备：

（1）读卡器可通过485或维根方式接入主控模块；

（2）读卡器支持多种认证方式，如刷卡、指纹、刷卡+指纹、超级密码等；

（3）每个主控模块最多可接入2个读卡器。

3. 功能介绍：

梯控联动模块处于按键模式下，控制电梯轿厢里面楼层按键。

梯控主机（DS-K2210）外接读卡器，刷卡验证通过后，释放此卡有权限的电梯楼层，可以按电梯按键到达目标楼层。

4. 对接方式：

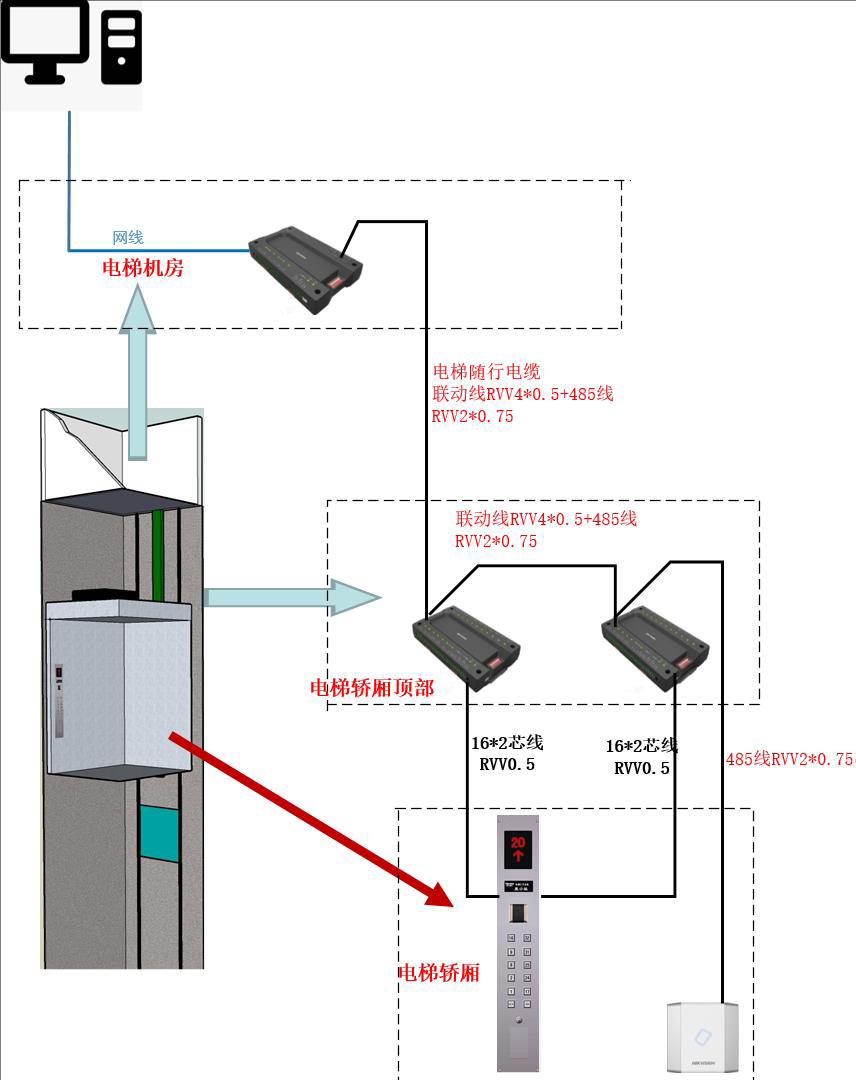

梯控主机 （DS-K2210）、梯控分控模块（DS-K2M0016A）放置在轿厢顶部，然后由电梯内网桥传输到管理电脑。

5. 硬件接线：

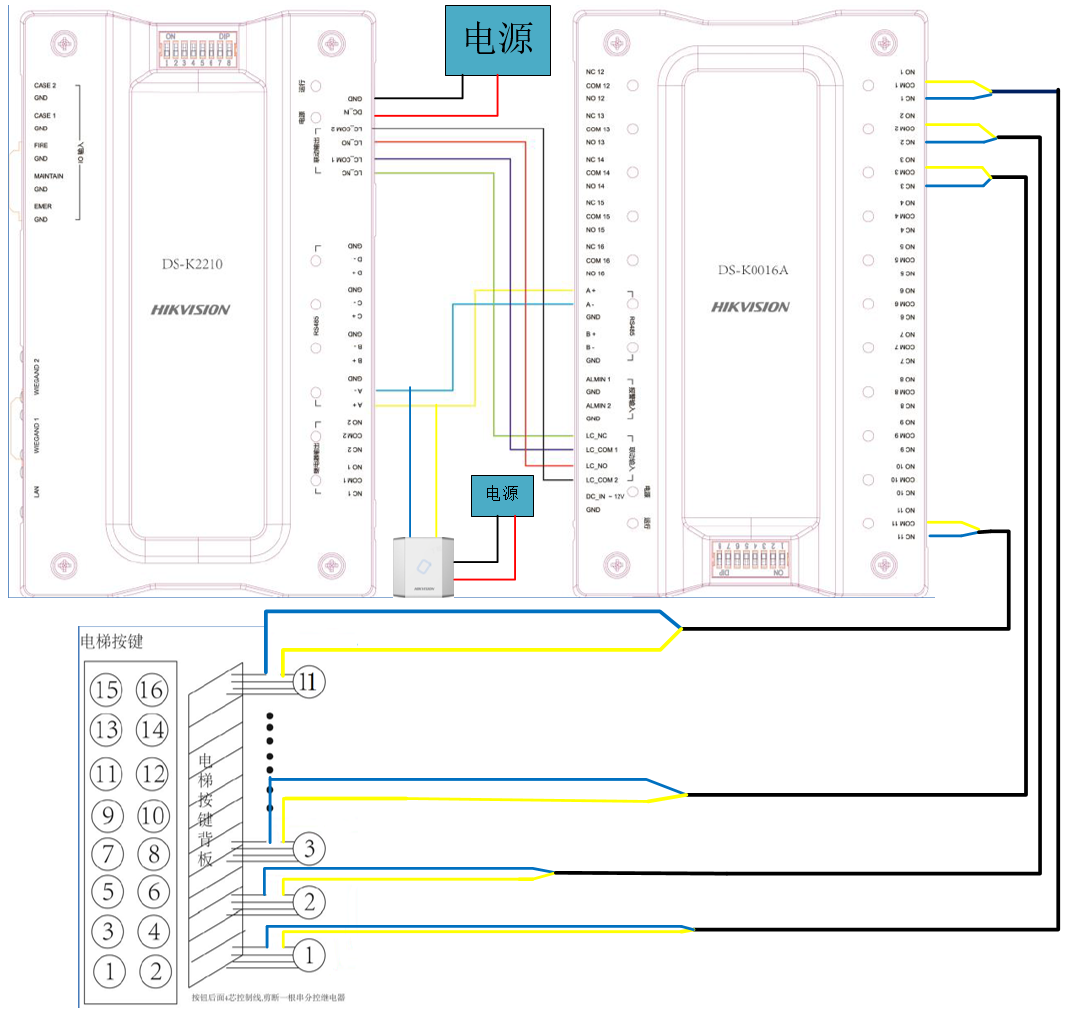

主控与分控之间通过6芯线连接，其中两芯485线，主机和分控模块485接A+,A-，4芯联动输出线；分控与分控之间同样通过6芯线并联，读卡器或人脸机通过485两芯线连接。

（1）先与电梯厂家确定，找出使能电梯按钮的信号线；

（2） 梯控分控模块（DS-K2M0016A）端子NC\COM串联接至电梯按钮的其中一根信号线，如下图所示；

（3）主控、分控、读卡器均需要12v电源供电。

5. 拨码，梯控分控模块的拨码：3~10。默认：拨码3，代表控制的楼层是1~16层，拨码4代表17-33层；以此类推，如拨码10，代表控制的楼层113~128层。

6. 配置与调试

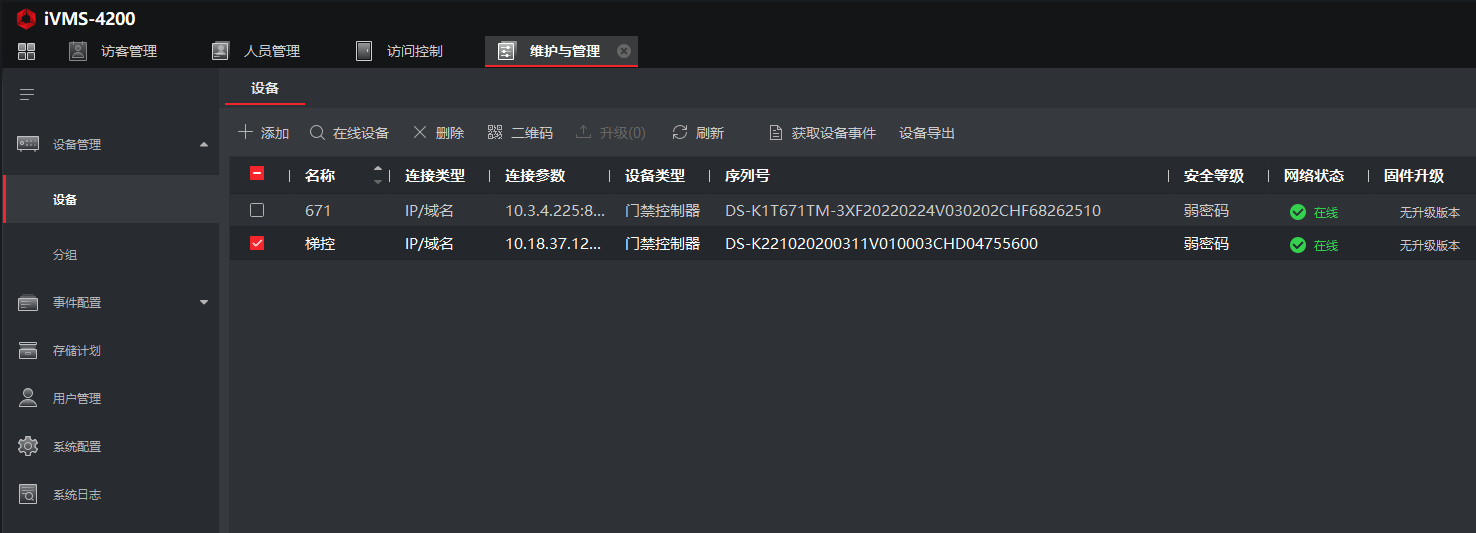

1、添加设备：维护与管理-设备管理-设备，输入名称、IP地址、端口号、用户名以及密码；（若有人脸一体机则同时需要添加梯控设备与人脸设备）；

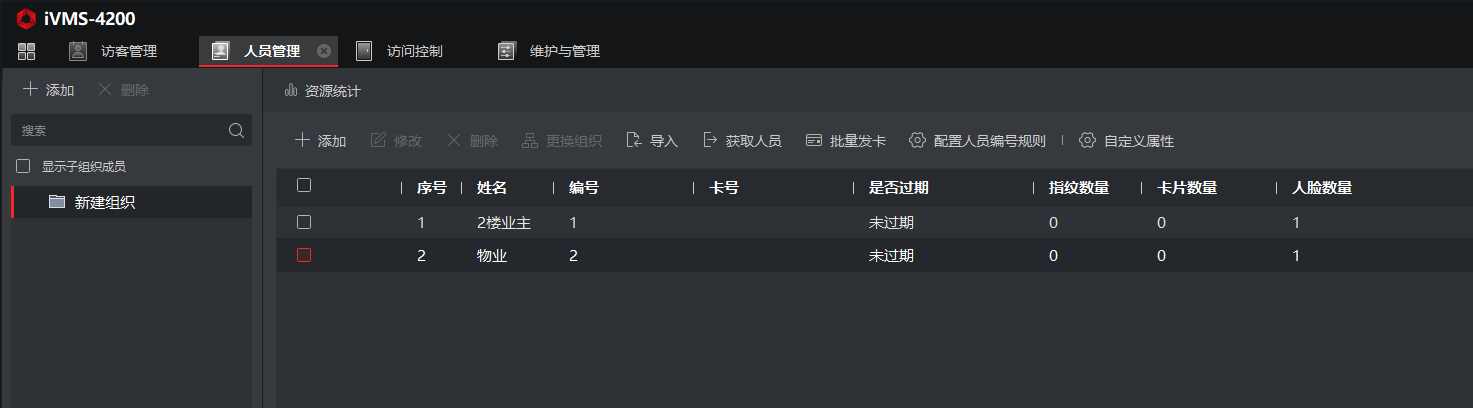

2、添加人员：人员管理-新建组织-添加人员

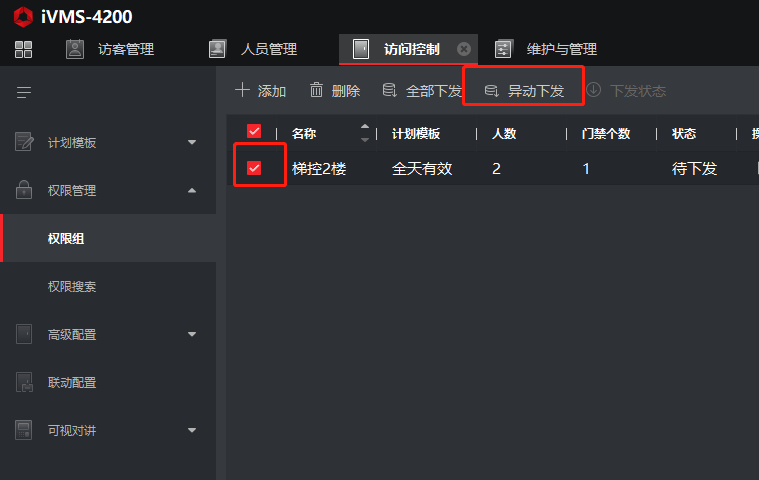

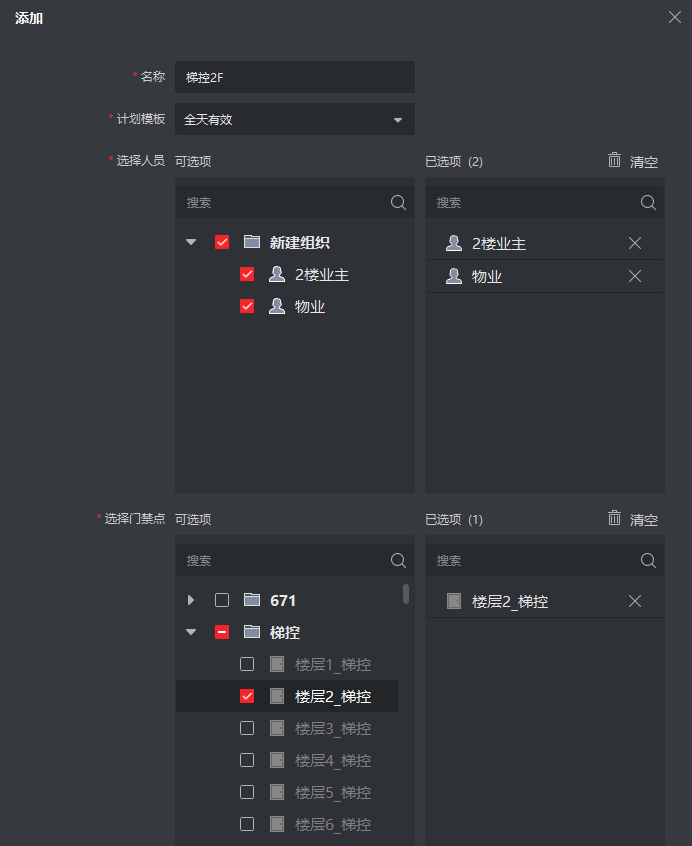

3. 权限下发：访问控制-权限管理-权限组-添加权限组，选择对应的人员和梯控楼层，确定后，选择异动下发，下发成功即可正常使用。

若下发失败，点击后面详情查看对应的原因。

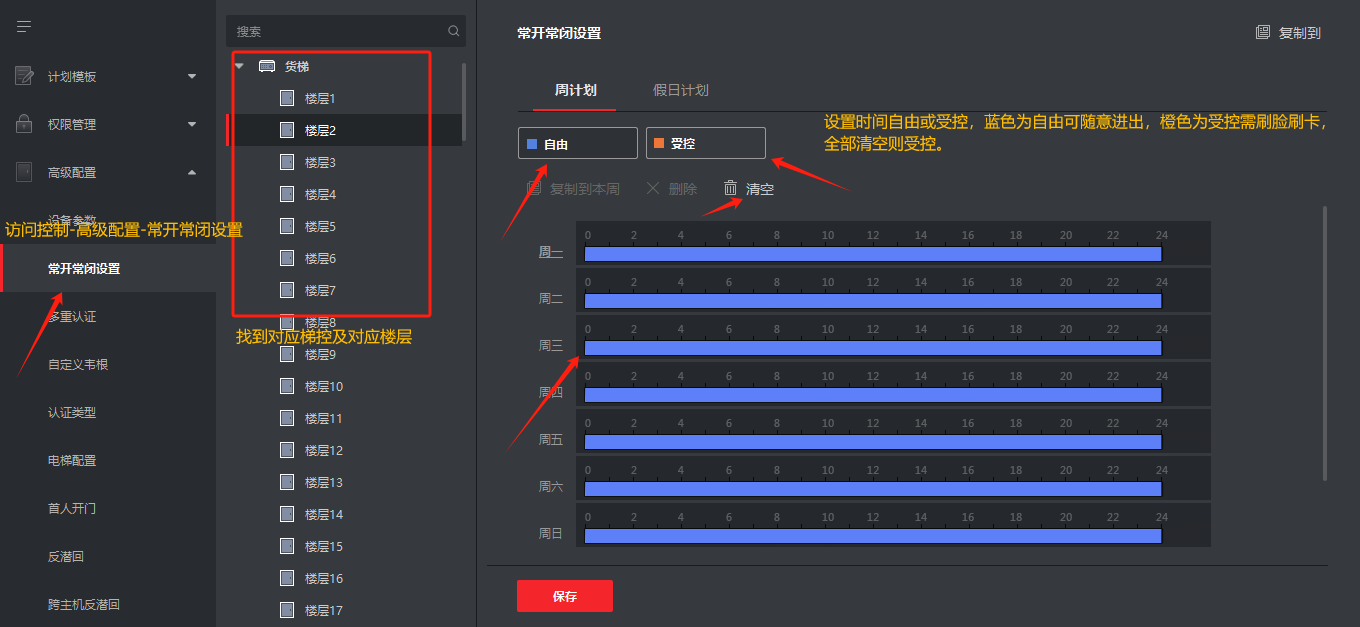

4. 常开常闭设置，访问控制-高级配置-常开常闭设置。默认受控，蓝色表自由（常开），橙色表禁用（常闭）。

6.常见问题

梯控通电启动之后会滴滴的响，检查主控和分控之间4芯联动线是否正常接好，若4芯联动线通讯异常，分控会发出报警声音。

7. 如何配货和做报价

在客户找我们要报价之前先询问客户电梯需要控制的楼层有多少层，电梯内有无到管理电脑的线路，刷卡设备需要人脸还是卡片

例：假如客户的电梯是18层，且无线路到管理电脑，使用人脸。

那么我们需要使用一台梯控主机2210K、两台分控机0016A、一台人脸机673M、一个12v10a集中供电、一对电梯网桥、一台五口交换机、设备箱一个、辅材网线若干。

1、一台梯控主机最多可控128层，一台分控机可控16层，主机可配多台分控机使用。

2、梯控主机、分控机和人脸机是不配有电源的，我们需要另外配一个12v电源。建议使用集中供电。

3、线材：电梯轿顶到楼层按键一般是3-5米，一条8芯网线可接4个楼层按键，例：接9个楼层则需15米网线

电梯网桥所需的线材根据现场使用情况
