类型一、单门磁力锁

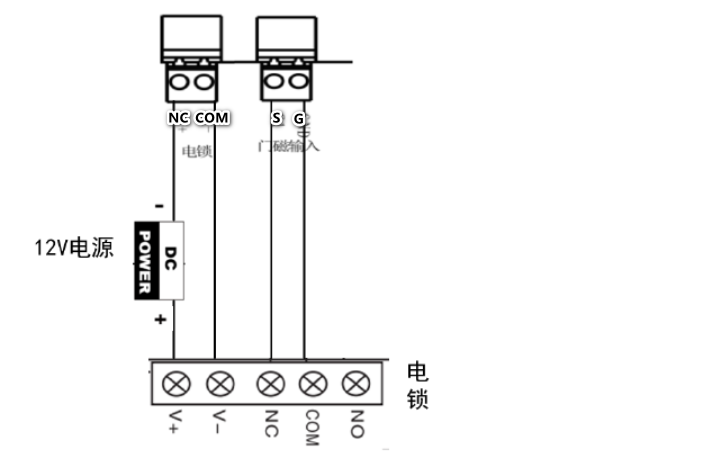

门锁电源与门磁信号接线方法

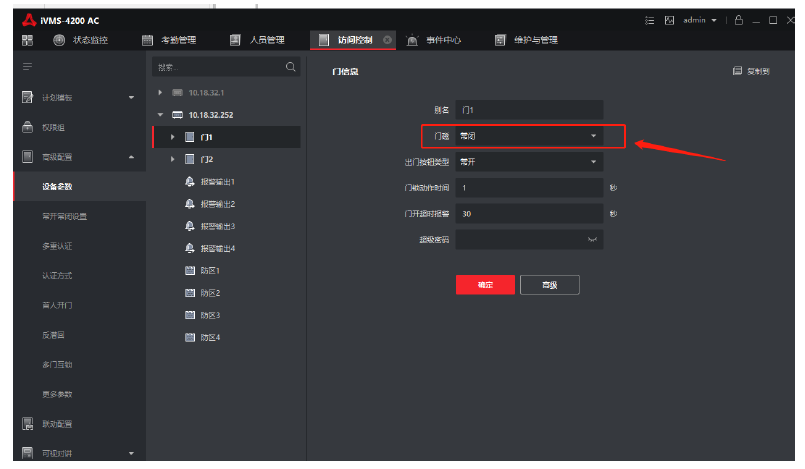

锁的门磁接线一般接S和G，门磁状态默认：常闭。有特殊要求可修改。

类型二、灵性锁

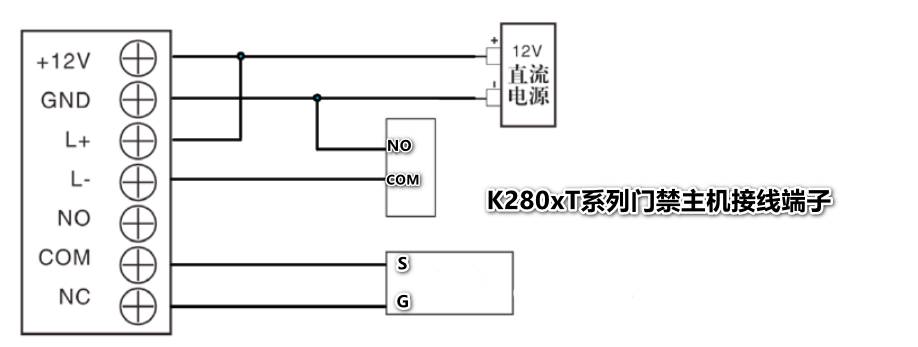

门锁与门磁信号接线：

说明：

锁的门磁接线一般接S和G，门磁状态默认：常闭。有特殊要求可修改。

类型三、双门磁力锁

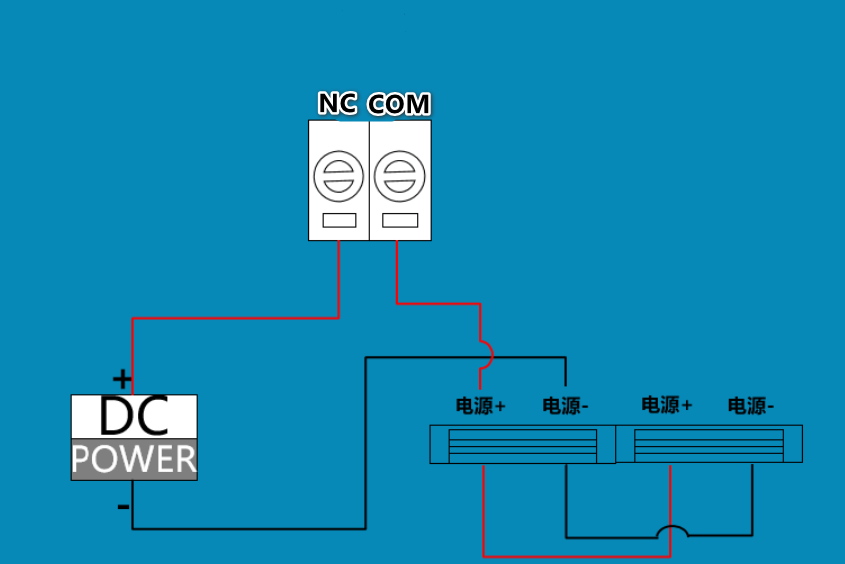

1、电锁电源接线：

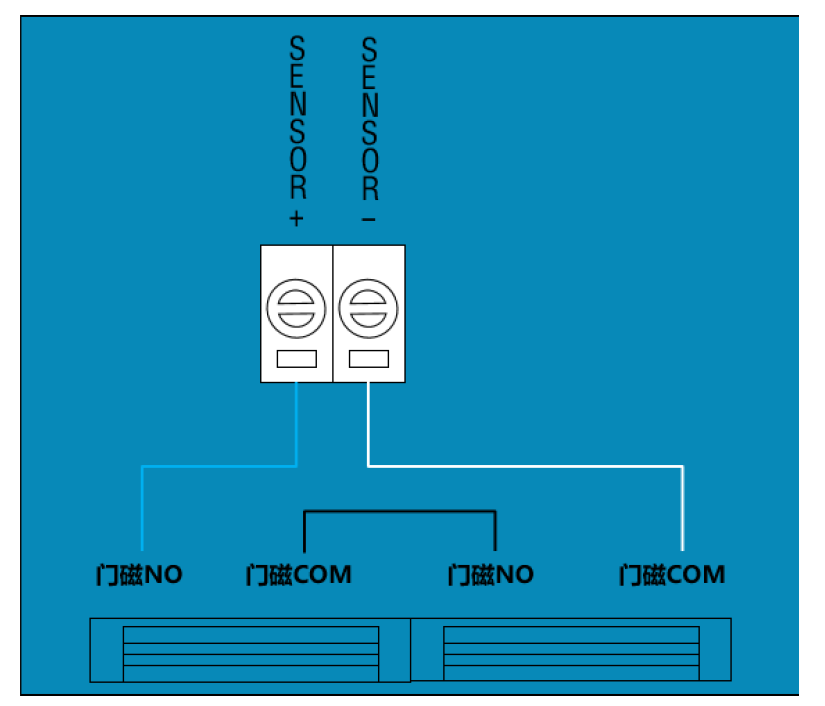

2、门磁接线：

（1）双门常闭接法

说明：任意门打开时，上传控制器一个闭合的信号；两扇门同时关闭时，上传控制器一个断开的信号

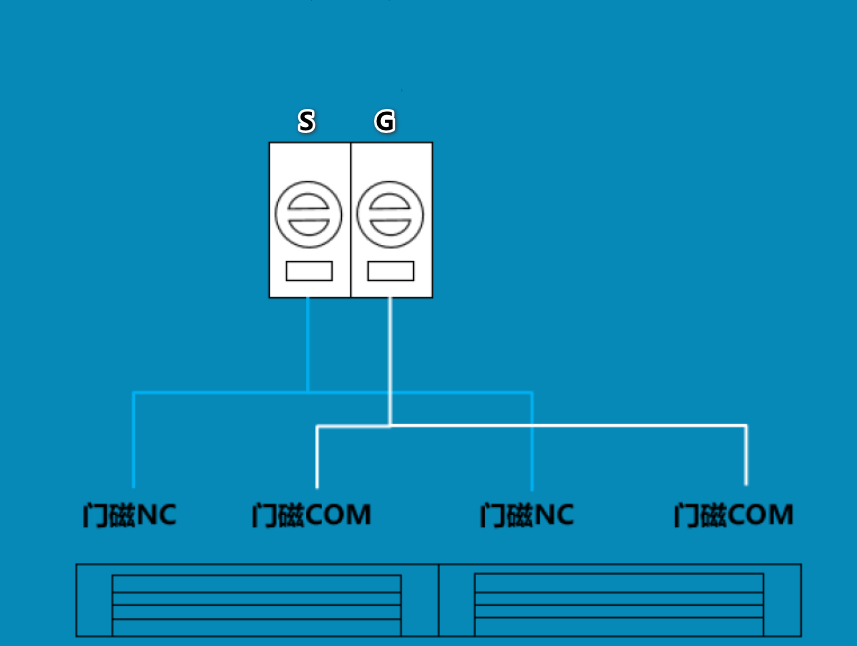

（2）双门常开接法

说明：任意门打开时，上传控制器一个断开的信号；两扇门同时关闭时，上传控制器一个闭合的信号

可以通过4200测试，通过远程开关门，查看完整的事件：①普通卡认真通过；②门锁打开；

③门磁正常打开；④门锁关闭；⑤门磁正常关门。说明接线正确。

第三步、下发权限

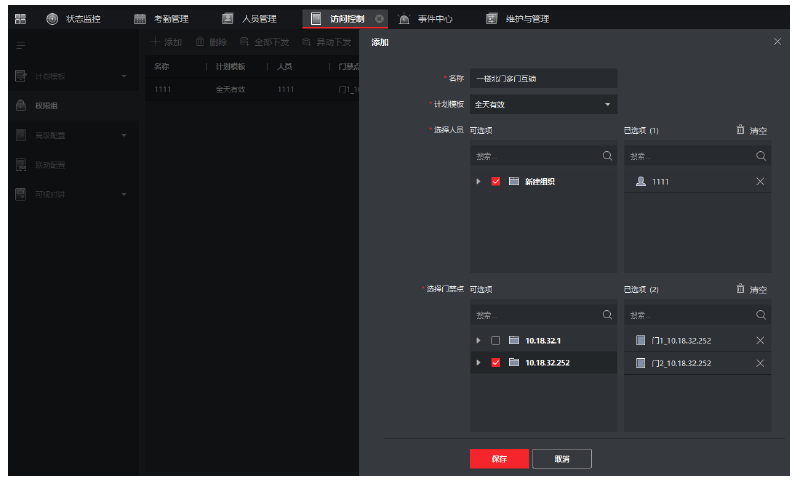

人员管理新增人员信息，在访问控制--权限组下发对应权限，参考：4200客户端门禁人员权限配置及下发

第四步、配置多门互锁

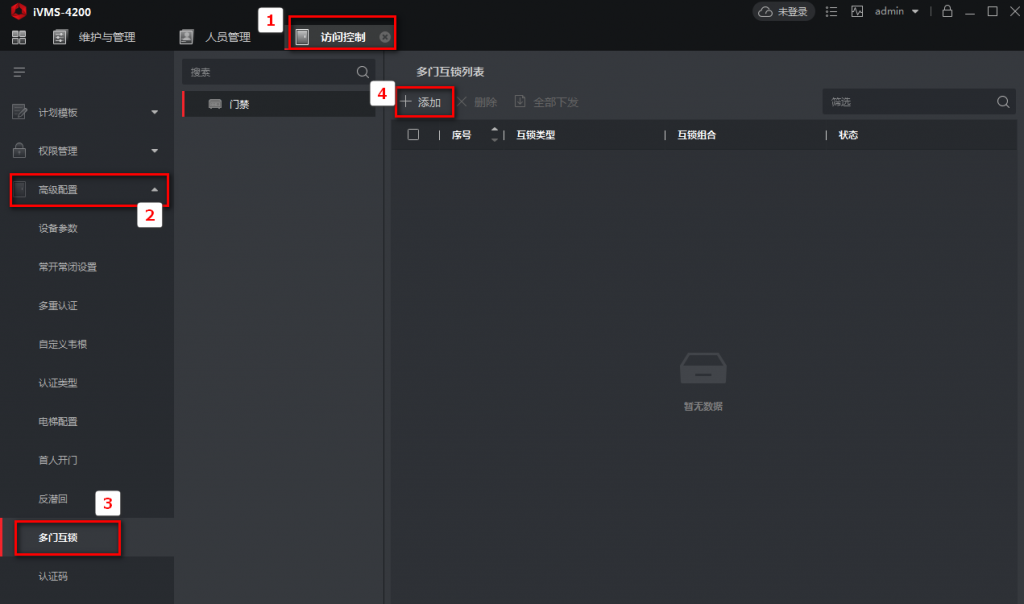

1、在访问控制—高级配置，点击 ”多门互锁”，选择左 侧门禁控制器，点击添加；

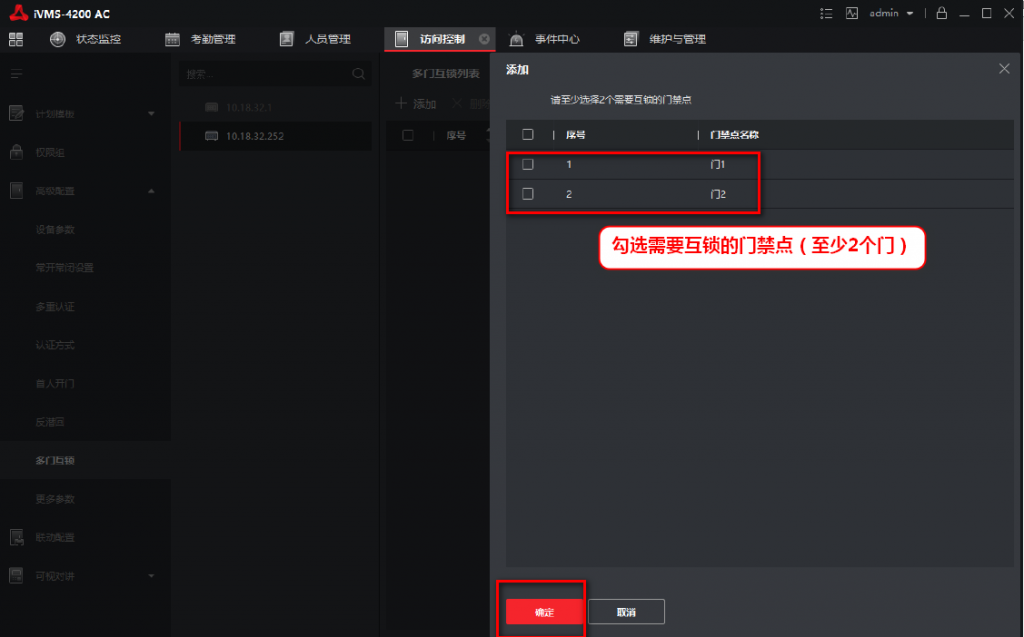

2、在弹出的配置框中勾选需要互锁的门禁点，点击“确定”完成添加；

3、点击“全部下发”。

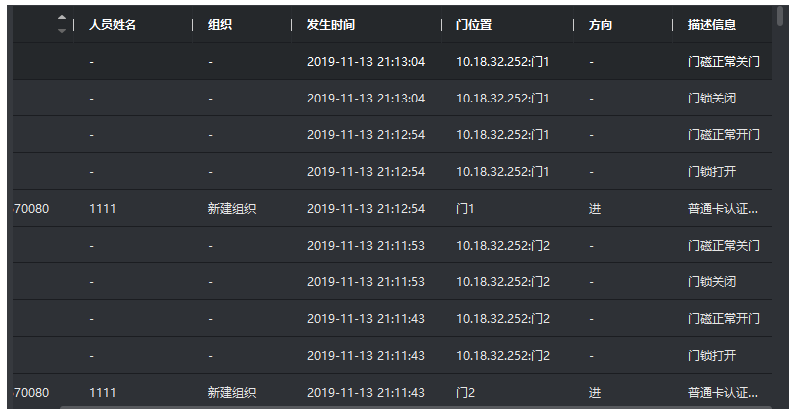

第五步、验证效果：在状态监控里面查看相应事件

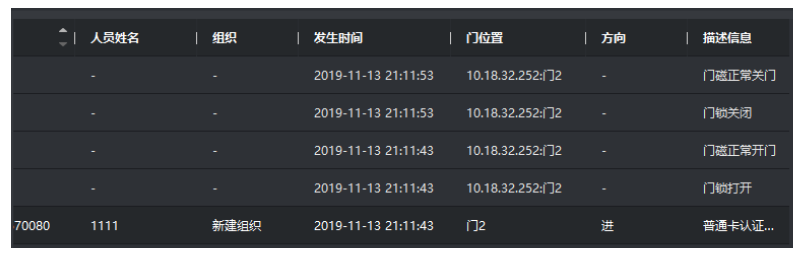

——正常流程：

门2刷卡开门，再关门。

事件如下：①普通卡认证通过；②门锁打开；③门磁正常开门；④门锁关闭；⑤门磁正常关门；

门1刷卡开门，再关门。

事件如下：①普通卡认证通过；②门锁打开；③门磁正常开门；④门锁关闭；⑤门磁正常关门。

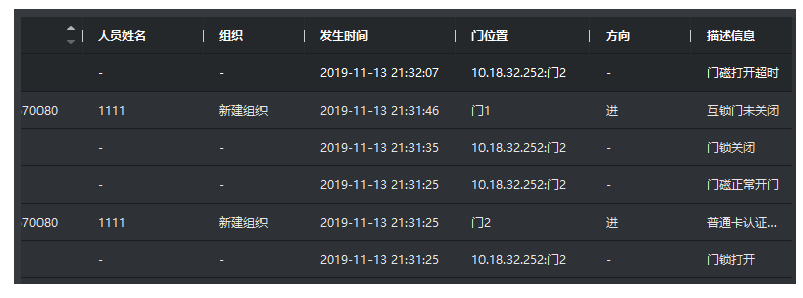

——错误操作

门2刷卡开门，不关门。

事件如下：①普通卡认证通过；②门锁打开；③门磁正常开门；④门锁关闭；⑤门磁打开超时；

门1刷卡。

事件如下：①互锁门未关闭。此时刷卡门1不会打开。
